تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: ZHICHENG
رقم الموديل: زكف-310
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $15.90/pieces 10-98 pieces
Packaging Details: Rubber expansion joint is packed by:
plastic film with carton case, and then put into standard wooden case.
القدرة على العرض: 10000 مجموعة / مجموعات شهرياً
الضمان: |
سنة واحدة |
دعم مخصص: |
ODM ، OEM |
Technics: |
Forged |
الاتصال: |
شاشة |
الشكل: |
متساوي |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
نوع الخط: |
نهاية اللفافة أو نهاية الخيط |
Flange standard: |
DIN, BS, JIS, ANSI |
درجة حرارة قابلة للتطبيق: |
-15~80°C (خاص -30~150°C) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
ضغط العمل: |
6-40 بار |
اختبار الضغط: |
1.5 أوقات ضغط العمل |
ضغط الانفجار: |
2 مرات ضغط العمل |
الميناء: |
ميناء تشينغداو أو قابل للتفاوض |
الضمان: |
سنة واحدة |
دعم مخصص: |
ODM ، OEM |
Technics: |
Forged |
الاتصال: |
شاشة |
الشكل: |
متساوي |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
نوع الخط: |
نهاية اللفافة أو نهاية الخيط |
Flange standard: |
DIN, BS, JIS, ANSI |
درجة حرارة قابلة للتطبيق: |
-15~80°C (خاص -30~150°C) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
ضغط العمل: |
6-40 بار |
اختبار الضغط: |
1.5 أوقات ضغط العمل |
ضغط الانفجار: |
2 مرات ضغط العمل |
الميناء: |
ميناء تشينغداو أو قابل للتفاوض |

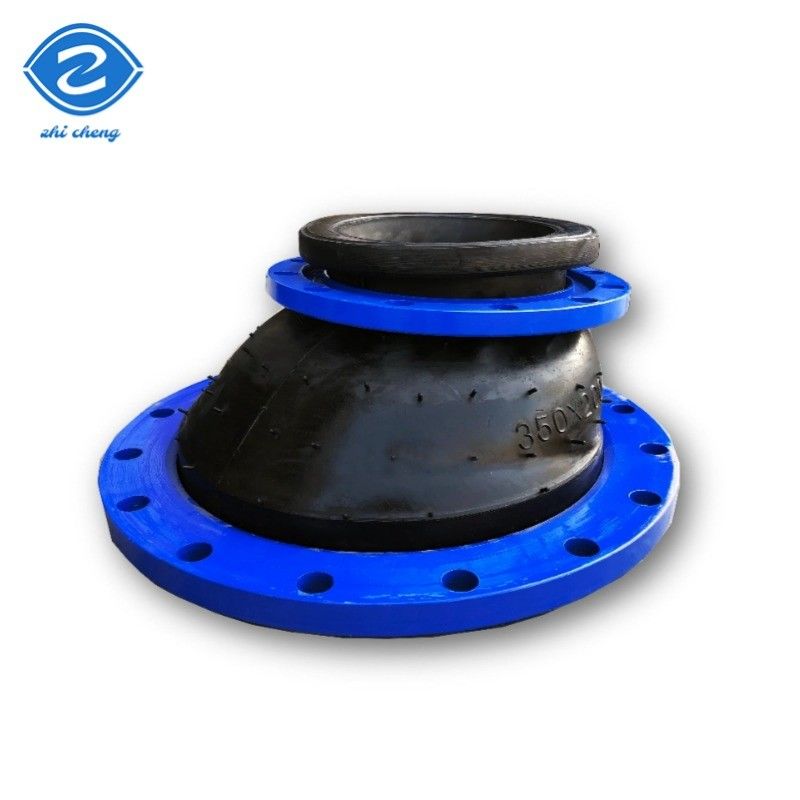

المفاصل المطاطية التوسعة المقللة الغريبة مع هيكل الحافة السفلية المستقيمة يلغي تماما
المنطقة الميتة لتراكم السائل في الخصم المركزي، مما يقلل من خسارة الطاقة الحركية للسائل.
الطبقة تمتد بمرونة وتتقلص تحت تقلبات الضغط ، مما يمنع فقدان الضغط الإضافي
عن طريق الاهتزاز في مقاطع الأنابيب الصلبة.
| لا.. | الاسم | المواد |
| 1 | المطاط الخارجي/الداخلي | NR، EPDM، NBR، Neoprene الخ |
| 2 | الإطار | نسيج الحبل النيلوني |
| 3 | حلقة تحت الضغط | أسلاك فولاذية |
| 4 | الشريط | الفولاذ الكربوني المصقول، الحديد القابل للتقليد للطلاء، الفولاذ المقاوم للصدأ، الخ |
| حالة التشغيل | |
| درجة حرارة العمل | -15°C~80°C ((-30°C~150°C) |
| ضغط العمل | 6-40بار ((PN6-PN40) |
| ضغط الاختبار | 1.5 مرات ضغط العمل |
| ضغط الانفجار | 2 مرات ضغط العمل |
| الوسائط المطبقة | الهواء، الماء، مياه الصرف الصحي، مياه البحر، الحمض، القلي، النفط الخ |
| أبعاد الاتصال الرئيسي | |||||||
| القطر الاسمي |
الطول |
تحريك المحوري |
الحركة الأفقية |
زاوية الانحناء |
الطول الخاص |
||
| ملم | بوصة |
الضغط |
التوسع |
||||
| 32 | 1 1/4 | 95 | 9 | 6 | 9 | 15 درجة | 130/150/200 |
| 40 | واحد ونصف | 95 | 10 | 6 | 9 | 15 درجة | 130/150/200 |
| 50 | 2 | 105 | 10 | 7 | 10 | 15 درجة | 130/150/200 |
| 65 | 2 1/2 | 115 | 13 | 7 | 11 | 15 درجة | 130/150/200 |
| 80 | 3 | 135 | 15 | 8 | 12 | 15 درجة | 130/150/200 |
| 100 | 4 | 150 | 19 | 10 | 13 | 15 درجة | 130/200 |
| 125 | 5 | 165 | 19 | 12 | 13 | 15 درجة | 130/150/200 |
| 150 | 6 | 180 | 20 | 12 | 14 | 15 درجة | 130/150/200 |
| 200 | 8 | 210 | 25 | 16 | 22 | 15 درجة | 130/150/200 |
| 250 | 10 | 230 | 25 | 16 | 22 | 15 درجة | 130/150/200 |
| 300 | 12 | 245 | 25 | 16 | 22 | 15 درجة | 130/150/200 |
| 350 | 14 | 255 | 25 | 16 | 22 | 15 درجة | 130/150/200 |
| 400 | 16 | 255 | 25 | 16 | 22 | 15 درجة | 130/150/200 |
| 450 | 18 | 255 | 25 | 16 | 22 | 15 درجة | 200 |
| 500 | 20 | 255 | 25 | 16 | 22 | 15 درجة | 200 |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة | 300 |
| التعبئة |
1الحزمة الداخلية: فيلم بلاستيكي مع أغطية كرتونية. |
الرجاء النقر هنا للاتصال بنا لمزيد من التفاصيل عن المنتجات.
سنبذل قصارى جهدنا لتزويدك بخدمة ومنتجات ذات جودة عالية
س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون لمفاصل توسع المطاط ومفاصل توسع المعادن، أنابيب مرنة، مفاصل تفكيك،
المفاصل المزدوجة، ومحولات الفلنجات والفلنجات مع أكثر من 30 عاما من الخبرة.
س: هل لديكم كتالوج؟
ج: نعم، نريد ذلك. من فضلك أخبرني عن بريدك الإلكتروني أو الرسائل الفورية وسنرسل لك كتالوجنا.
س: هل يمكنك تقديم الرسومات والمعلومات التقنية؟
ج: نعم، قسمنا الفني المتخصص سوف تصميم وتزويد الرسومات والبيانات التقنية.
س: هل تقدمون عينات؟ هل هي مجانية أم تتقاضون مقابلها؟
ج: نعم، يمكننا توفير عينات مجانا، ولكن تكاليف النقل تتحمل من قبل العميل.
س: هل يمكن تصنيع المنتجات حسب متطلبات العميل؟
ج: نعم ، المواصفات المذكورة أعلاه هي مواصفات قياسية ويمكننا تصميم وتصنيعها حسب الحاجة.
اتصل بنا للحصول على مزيد من التفاصيل حول السعر والتعبئة والشحن والخصم الآن!
