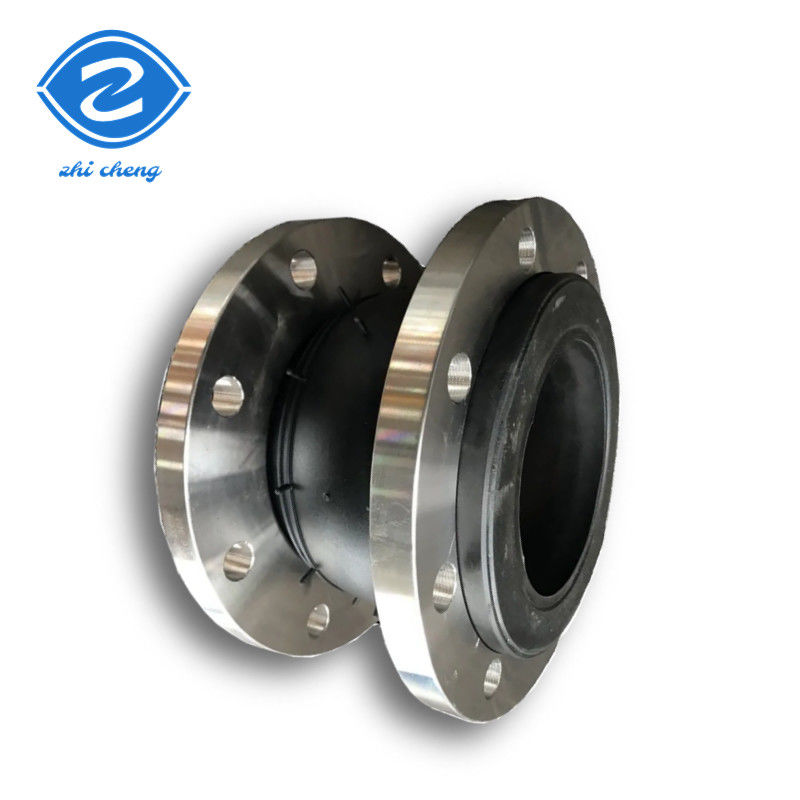

المفاصل المطاطية القياسية ANSI للأنابيب الكيميائية المضغوطة المقاومة للتآكل

تفاصيل المنتج

مكان المنشأ: هنان، الصين

اسم العلامة التجارية: ZHICHENG

إصدار الشهادات: ISO

رقم الموديل: ZCF

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: $13.20/sets 1-99 sets

احصل على أفضل سعر

اتصل الآن

المواصفات

الوصف

المواصفات

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            أنابيب الكيماويات المفاصل المطاطية,المفاصل المطاطية المكتظة,مفاصل مطاطية مقاومة للتآكل, Thickened Rubber Joints, Corrosion Resistant Rubber Joints


الضمان:	سنة واحدة	دعم مخصص:	ODM ، OEM
التقنيات:	مزورة / الفلكنة	الاتصال:	شاشة
الشكل:	متساوي	الرمز الرئيسي:	مستديرة
اسم المنتج:	مبيعات ساخنة لمفرد المجال المطاطي التوسع المشترك	ضغط العمل:	PN6-PN40
درجة حرارة العمل:	-15°C-80°C ((في خاص -30°C-150°C)	وسائل الإعلام القابلة للتطبيق:	الهواء والماء والصرف الصحي والحمض والنفط، الخ.
القطر الاسمي:	dn25-dn3000	مادة شفة:	الكربون الصلب المجلفن، الفولاذ المقاوم للصدأ الخ.
مادة المطاط:	NR، EPDM، NBR الخ	معيار شفة:	دين، أنسي، جيس الخ.
عنوان المصنع:	هنان، الصين

الضمان:	سنة واحدة
دعم مخصص:	ODM ، OEM
التقنيات:	مزورة / الفلكنة
الاتصال:	شاشة
الشكل:	متساوي
الرمز الرئيسي:	مستديرة
اسم المنتج:	مبيعات ساخنة لمفرد المجال المطاطي التوسع المشترك
ضغط العمل:	PN6-PN40
درجة حرارة العمل:	-15°C-80°C ((في خاص -30°C-150°C)
وسائل الإعلام القابلة للتطبيق:	الهواء والماء والصرف الصحي والحمض والنفط، الخ.
القطر الاسمي:	dn25-dn3000
مادة شفة:	الكربون الصلب المجلفن، الفولاذ المقاوم للصدأ الخ.
مادة المطاط:	NR، EPDM، NBR الخ
معيار شفة:	دين، أنسي، جيس الخ.
عنوان المصنع:	هنان، الصين

الوصف

المفاصل المطاطية القياسية ANSI للأنابيب الكيميائية المضغوطة المقاومة للتآكل

ملف الشركة

مقاطعة هنان شركة تشيتشنغ للصمامات والإضافات

وصف المنتج

مصابيح المضخات والصمامات المسامير الأنبوبية المقاومة للماء المسامير المرنة Epdm

المواصفات

مواد المفاصل المطاطية
لا، لا، لا	الاسم	المواد
1	المطاط الخارجي/الداخلي	NR، NBR، EPDM، SBR، BR الخ
2	الإطار	نسيج كرتون نايلون
3	حلقة تحت الضغط	أسلاك فولاذية
4	الشريط	Q235 فولاذ الكربون، 304 الفولاذ المقاوم للصدأ الخ

الشروط التقنية للمفاصل المطاطية
النوع	1	2	3
ضغط العمل ((Kg f/cm2)	1.0(10)	1.6 ((16)	2.5 ((25)
ضغط الانفجار ((Kg f/cm2)	2.0(20)	3.0(30)	4.5 ((45)
قيمة الفراغ ((mmHg)	2.0(20)	86.7 ((650)	100 ((750)
درجة الحرارة المطبقة	-15 °C ~ +80 °C (-30 °C ~ + 150 °C خاصة)
الوسائط المطبقة	الهواء،الهواء المضغوط،المياه،مياه البحر،المياه الساخنة،الزيت،الحمض والقلي وغيرها

أبعاد الاتصال الرئيسية للمفصل المطاطي
القطر الاسمي ((DN))			الطول	تحريك المحوري			التحرك الأفقي	زاوية الانحناء
ملم	بوصة	تمديد ((ملم)	الضغط ((ملم)	ملم	ملم	(a1+a2) °
32	1 و 1/4	95	6	9	9	15 درجة
40	واحد ونصف	95	6	10	9	15 درجة
50	2	105	7	10	10	15 درجة
65	2 و 1/2	115	7	13	11	15 درجة
80	3	135	8	15	12	15 درجة
100	4	150	10	19	13	15 درجة
125	5	165	12	19	13	15 درجة
150	6	180	12	20	14	15 درجة
200	8	210	16	25	22	15 درجة
250	10	230	16	25	22	15 درجة
300	12	245	16	25	22	15 درجة
350	14	255	16	25	22	15 درجة
400	16	255	16	25	22	15 درجة
450	18	255	16	25	22	15 درجة
500	20	255	16	25	22	15 درجة
600	24	260	16	25	22	15 درجة
700	28	260	16	25	22	15 درجة
800	32	260	16	25	22	15 درجة
900	36	260	16	25	22	15 درجة
1000	40	260	18	26	24	15 درجة
1200	48	260	18	26	24	15 درجة
1400	56	350	20	28	26	15 درجة
1600	64	350	25	35	30	10 درجة
1800	72	350	25	35	30	10 درجة
2000	80	420	25	35	30	10 درجة
2200	88	420	25	35	30	10 درجة
2400	96	420	25	35	30	10 درجة
2600	104	450	25	35	30	10 درجة
2800	112	450	25	35	30	10 درجة
3000	120	500	25	35	30	10 درجة

من أجل تقديم عرض عرض سريع، رجاءً أخبرنا

1.أي نوع من الوسائط تريد أن تتدفق من خلال المفاصل المطاطية التوسع، الماء، النفط أو أي شيء آخر؟

2.ما هو القطر الاسمي لمفصل التوسع المطاطي؟

3.ما هو نوع المفاصل المطاطية للتوسع؟

4.ما هو مادة المطاط والفلانج، EPDM والفولاذ المقاوم للصدأ؟

5.ما هو معايير الفلنج، ANSI، DIN أو أي شيء آخر؟
6.ما هو الضغط الاسمي، 150 باوند أو 300 باوند؟

7.ما طول الكرة المطاطية؟8كم قطعة من المفاصل المطاطية التي تحتاجها في المجموع ؟

ميزة المفاصل المطاطية:

1.إنه يتفوق في مقاومة الضغط من خلال الجمع بين الهيكل الكروي مع الاستقرار فائق ضد الضغط الداخلي
تعزيزات خاصة قوية
2امتصاص أفضل لاهتزازات الضوضاء الصدمة
3تعويض زيادة التمدد، الضغط، الحركة الجانبية والزاوية

تصنيف المفاصل المطاطية

أجهزة تخفيض مركزة

وجه النهاية مغلق بالكامل

فلورويلاستومر ذات الجودة الغذائية

مصنوعة يدوياً

كرات مزدوجة مصنوعة يدوياً

مع سحب الحد

قضبان الحد PTFElinner

نوع الاتحاد

نوع المضارب

استخدام الموقع

التعبئة والتسليم

الشحن:
1فيديكس / دي إتش إل / يو بي إس / تي إن تي للعينات
2عن طريق الجو أو البحر بالنسبة للسلع المجموعة لLCL / FCL؛المطار / الميناء المستقبل
3العملاء يحددون شركات الشحن أو طرق الشحن المتبادلة!

وقت التسليم:
a.في المخزون:بفور b.العينة:حوالي 3 أيام c.OEM/ODM:حوالي 15 يوم

الأسئلة الشائعة

س: هل يمكنك صنع المنتج حسب متطلبات العميل؟
ج: نعم، يمكننا أن نجعله مع متطلباتك بالضبط.

س: ما هي شروط الدفع الخاصة بك؟
ج: T / T (30٪ كإيداع ، سيتم دفع الباقي 70٪ قبل التسليم) ، L / C عند الرؤية.

س: أين أقرب ميناء تحميل؟
الجواب: شنغهاي، تشينغداو أو تيانجين، الصين.

س: كيف يمكنك ضمان الجودة أو أي ضمان؟
ج: إذا كانت هناك أي مشاكل جودة أثناء الاستخدام، يمكن إرجاع جميع المنتجات أو وفقا لطلبات المستهلك.

س: هل تقبلون الطلب بكميات صغيرة؟
ج: بالطبع نريد.

س: وما هو وقت الشحن والتسليم الخاص بك؟
ج: عن طريق البحر أو الجو. عادة 7 إلى 14 يوما للتسليم، وفقا لكمية الطلب الخاص بك. يرجى إرسال احتياجاتك التفصيلية في أسفل والحصول على رد سريع!

أرسل احتياجاتك المفصلة في الصفحة أدناه، انقر على "أرسال" للحصول على رد سريع!
