تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: ZHICHENG
إصدار الشهادات: ISO
رقم الموديل: ZCF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $13.20/sets 1-99 sets
تفاصيل التغليف: Inner: plastic film, then put into carton case. الداخلية: فيلم من البلاستيك، ثم وضعها في ع
وقت التسليم: 5-8 أيام عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 15000 مجموعة / مجموعات شهر
Warranty: |
1year |
دعم مخصص: |
ODM ، OEM |
التقنيات: |
مزورة / الفلكنة |
الاتصال: |
شاشة |
الشكل: |
متساوي |
الرمز الرئيسي: |
مستديرة |
Product name: |

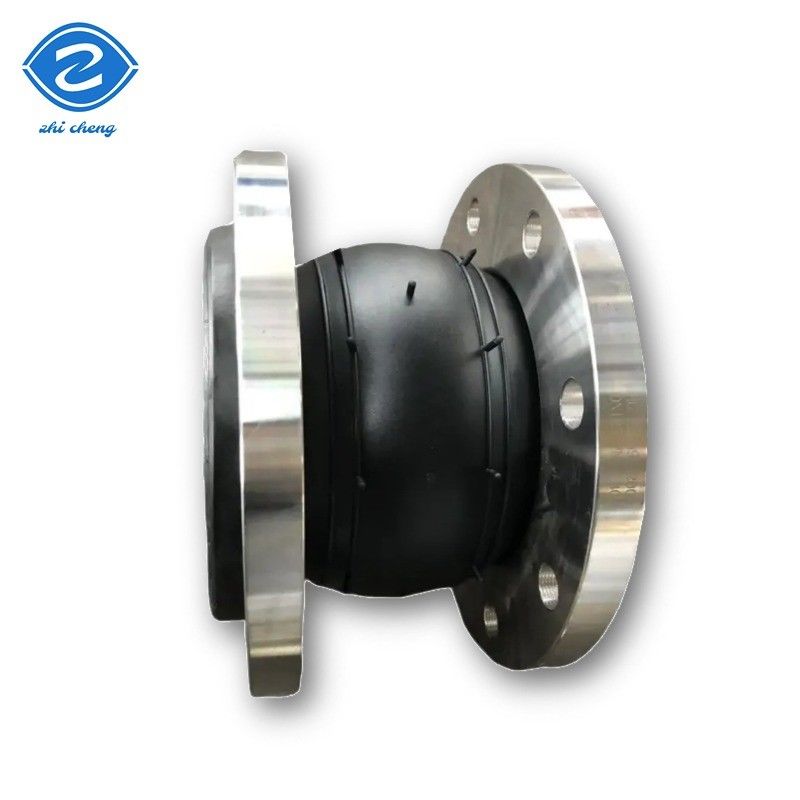

Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
درجة حرارة العمل: |
-15°C-80°C ((في خاص -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
مادة شفة: |
الكربون الصلب المجلفن، الفولاذ المقاوم للصدأ الخ. |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
Warranty: |
1year |
دعم مخصص: |
ODM ، OEM |
التقنيات: |
مزورة / الفلكنة |
الاتصال: |
شاشة |
الشكل: |
متساوي |
الرمز الرئيسي: |
مستديرة |
Product name: |
Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
درجة حرارة العمل: |
-15°C-80°C ((في خاص -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
مادة شفة: |
الكربون الصلب المجلفن، الفولاذ المقاوم للصدأ الخ. |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
| المعلمات | SS304 | الفولاذ الكربوني | ملاحظات مهمة |
|---|---|---|---|
| مقاومة الضغط | 1.5MPa ((ANSI 150LBS) | 1.5MPa | حدد ANSI 300LBS أو تصميم معزز |
| الحرارة | -50°C~+200°C | -20°C~+120°C | se FKM (القماش الفلور) لتطبيقات درجات الحرارة العالية |
| مقاومة التآكل | ممتازة (مقاومة للأحماض الضعيفة والقليلات والمواد المذيبة العضوية) | يتطلب طبقة مضادة للتآكل (مثل التصبغ) | يوصى بتمرير PTFE للبيئات الحمضية القوية. |
| مقارنة التكاليف | أعلى (تكاليف المواد والمعالجة) | الاقتصادية (يقلل من التكاليف بنسبة 30%-50%) | تكاليف الصيانة طويلة الأجل تحتاج إلى تقييم شامل |
|
مواد المفاصل المطاطية
|
|
|
||
|
لا، لا، لا
|
الاسم
|
المواد
|
||
|
1
|
المطاط الخارجي/الداخلي
|
NR، NBR، EPDM، SBR، BR الخ
|
||
|
2
|
الإطار
|
نسيج كرتون نايلون
|
||
|
3
|
حلقة تحت الضغط
|
أسلاك فولاذية
|
||
|
4
|
الشريط
|
الصلب الكربوني Q235، الصلب المقاوم للصدأ 304، الخ
|
||
|
الشروط التقنية للمفاصل المطاطية
|
|
|
|
|||
|
النوع
|
1
|
2
|
3
|
|||
|
ضغط العمل ((Kg f/cm2)
|
1.0(10)
|
1.6 ((16)
|
2.5 ((25)
|
|||
|
ضغط الانفجار ((Kg f/cm2)
|
2.0(20)
|
3.0(30)
|
4.5 ((45)
|
|||
|
قيمة الفراغ ((mmHg)
|
2.0(20)
|
86.7 ((650)
|
100 ((750)
|
|||
|
درجة الحرارة المطبقة
|
-15 °C ~ +80 °C (-30 °C ~ + 150 °C خاصة)
|
|
|
|||
|
الوسائط المطبقة
|
الهواء،الهواء المضغوط،المياه،مياه البحر،المياه الساخنة،الزيت،الحمض والقلي وغيرها
|
|
|
|||
|
أبعاد الاتصال الرئيسية للمفصل المطاطي
|
|
|
|
|
|
|
||||||
|
القطر الاسمي ((DN))
|
|
الطول
|
تحريك المحوري
|
|
التحرك الأفقي
|
زاوية الانحناء
|
||||||
|
ملم
|
بوصة
|
تمديد ((ملم)
|
الضغط ((ملم)
|
ملم
|
ملم
|
(a1+a2) °
|
||||||
|
32
|
1 و 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
||||||
|
40
|
واحد ونصف
|
95
|
6
|
10
|
9
|
15 درجة
|
||||||
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
||||||
|
65
|
2 و 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
||||||
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
||||||
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
||||||
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
||||||
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
||||||
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
||||||
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
||||||
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
||||||
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
||||||
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
||||||
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
||||||
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
||||||
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
||||||
|
700
|
28
|
260
|
16
|
25
|
22
|
15 درجة
|
||||||
|
800
|
32
|
260
|
16
|
25
|
22
|
15 درجة
|
||||||
|
900
|
36
|
260
|
16
|
25
|
22
|
15 درجة
|
||||||
|
1000
|
40
|
260
|
18
|
26
|
24
|
15 درجة
|
||||||
|
1200
|
48
|
260
|
18
|
26
|
24
|
15 درجة
|
||||||
|
1400
|
56
|
350
|
20
|
28
|
26
|
15 درجة
|
||||||
|
1600
|
64
|
350
|
25
|
35
|
30
|
10 درجة
|
||||||
|
1800
|
72
|
350
|
25
|
35
|
30
|
10 درجة
|
||||||
|
2000
|
80
|
420
|
25
|
35
|
30
|
10 درجة
|
||||||
|
2200
|
88
|
420
|
25
|
35
|
30
|
10 درجة
|
||||||
|
2400
|
96
|
420
|
25
|
35
|
30
|
10 درجة
|
||||||
|
2600
|
104
|
450
|
25
|
35
|
30
|
10 درجة
|
||||||
|
2800
|
112
|
450
|
25
|
35
|
30
|
10 درجة
|
||||||
|
3000
|
120
|
500
|
25
|
35
|
30
|
10 درجة
|
||||||
